| 产品特性：矿用 | 加工定制：是 | 品牌：万尊 |
| 型号：DW100 | 别名：顶盖 | 用途：单体液压支柱配件 |
| 规格：dw100 |
具体详情联系客服：19963945585
单体液压支柱，由油缸、活柱、三用阀、手把阀体、复位弹簧、底座、顶盖、密封盖组件、导向环、弹性圆柱销、连接钢丝及密封件等零部件组成。
一、顶盖
支柱顶盖是将矿山压力传递到支柱上的零件。并通过柱爪卡住顶梁，防止顶板来压时将支柱推倒。它通过弹性圆柱销与活柱相连接。
二、密封盖组件
其上装有 O 形密封圈（GB1235-76）及挡圈，实现支柱上部的密封。
三、活柱
活柱是支柱上部承载杆件，可将顶板压力以液压形式传递给油缸、底座。其上装有导向环。

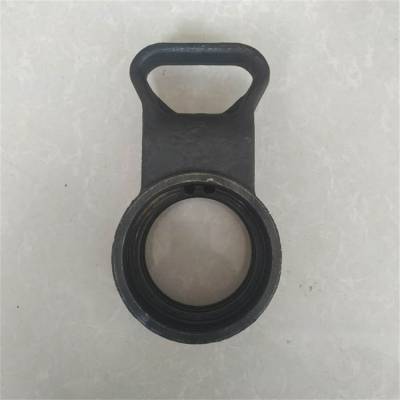

四 手把阀体
手把阀体通过连接钢丝与油缸相连，它是支柱搬运、移动的抓手。其上装有防尘圈,避免活柱移动时煤尘进入支柱；还装有 Y 形密封圈、挡圈、O 形密封圈。
五、油缸
油缸是支柱下部的承载杆件。它通过连接钢丝和底座相连。
六、复位弹簧
复位弹簧是在回柱时将活柱复位的拉伸弹簧。其上端挂在密封盖组件 下面的挂环上。
产品介绍：
单体液压支柱是一种新环保型的支护装备，既可与金属铰接顶梁配套用于lx普采和炮采用工作面支护顶板以及综采工作面支护端头，也可单独做点柱或其它临时性支护用。
说一下本产品的适用范围：
单体液压支柱适用于煤层倾角小于25度--35度的倾斜煤层回采工作面，所适应的煤层顶底板条件是：顶板落后不影响支柱的回收，底板不宜过软，支柱压入底板深度不恶化底板的完整性，否则应加大底座。在煤质较松软的炮采工作面内使用时，对活柱体镀层表面采取保护措施，以防崩坏。支柱与木顶梁配合或做点柱使用时，应将顶盖换成柱帽，以免损坏木梁。
